משרד חדש, צוות של שמונה אנשים, הכל מוכן לכניסה. ביום הראשון מגלים שהאינטרנט נופל כל פעם שמישהו מתחיל שיחת וידאו, והטלפונים מתנתקים באמצע שיחות עם לקוחות. מי שהתקין את הרשת לקח כבל סטנדרטי, חיבר נקודה אחת לכל חדר, וקיווה שזה יספיק. זה לא הספיק.
הבעיה הזו כמעט תמיד מתחילה בשלב שאף אחד לא רואה: התכנון. הכבלים מוסתרים מאחורי הקיר, ארון התקשורת נדחס לפינה, ואת התוצאות מרגישים רק חודשיים אחרי שכבר אי אפשר לפתוח את הקירות מחדש בלי לשבור את כל המשרד. המאמר הזה מסביר מה כולל תכנון נכון של תשתית תקשורת למשרד, אילו החלטות אי אפשר לתקן אחר כך, ואיך מזהים רשת שתחזיק לאורך זמן.
זמן קריאה: 5 דקות
עיקרי הדברים
- תכנון הכבילה נעשה לפי מה שיהיה בעוד שלוש שנים, לא לפי מה שיש היום. כל עמדת עבודה אמיתית צריכה שתיים עד שלוש נקודות רשת.
- ארון תקשורת מסודר ומתויג הוא ההבדל בין תיקון תקלה שלוקח חמש דקות לבין שעתיים של חיפוש.
- גיבוי חשמלי לארון התקשורת מונע השבתת רשת בהפסקות מתח קצרות שנראות בלתי משמעותיות.
- בדיקת הסמכת כבילה לפני קבלת הרשת היא הדרך היחידה לדעת שכל נקודה עומדת בתקן ולא רק נראית עובדת.
תקשורת מחשבים למשרד – הבסיס לעסק שעובד
תקשורת מחשבים למשרד היא העורק שדרכו עובר כל מה שהעסק עושה ביום עבודה רגיל. גישה לשרתי ענן, מערכת ניהול הלקוחות, שיחות הווידאו, הטלפוניה ב-IP, אפילו המדפסת המשותפת. כשהתשתית הזו לא יציבה, כל אחד מהדברים האלה מתחיל להיתקע, ובדרך כלל ברגע הכי לא נוח.
בלב העניין נמצאת הרשת המקומית, או בשמה הרשמי LAN. זו רשת תקשורת פנימית שמחברת את כל המחשבים, הטלפונים והציוד בתוך שטח גאוגרפי קטן כמו משרד או קומה. אפשר לראות את הגדרות המונחים הבסיסיים של רשתות תקשורת במקור ממשלתי שמסביר איך מידע עובר בכבל, בסיב או באלחוט.
י.מ מערכות עוסקת בתכנון והקמה של תשתיות תקשורת לעסקים מ-1998. ההבדל בין רשת שמתוכננת נכון לרשת שמורכבת "כמו שיוצא" מורגש לא ביום ההתקנה, אלא שנתיים אחרי, כשהמשרד גדל ופתאום צריך עוד עמדות.
חמשת הרכיבים שכל רשת משרדית בנויה עליהם
רשת משרדית אמיתית מורכבת מחמישה דברים שעובדים יחד, וכל אחד מהם תלוי באחרים. ארון התקשורת מרכז אליו את כל הקווים מהעמדות. הסוויץ' (המתג) הוא הרכיב האקטיבי שמנתב את התעבורה בין כל החיבורים. הכבילה היא התשתית הפיזית שמעבירה את המידע, בדרך כלל Cat6 או Cat6A. נקודות הקצה הן השקעים שאליהם מתחברים המחשב, הטלפון וכל ציוד אחר בעמדה. ושכבת האבטחה שמגנה על כל מה שעובר ברשת.
זה מה שמכונה בתחום Structured cabling, תשתית כבילה מובנית. כשהיא בנויה לפי שיטה ולא באלתור, אפשר לאתר תקלה תוך דקות במקום שעות.
למה נקודת רשת אחת לחדר זו הטעות שתעלה הכי הרבה
מה שאני רואה אצל לקוחות שוב ושוב הוא תכנון שמתבסס על המצב הנוכחי בלבד. ארבעה עובדים היום, אז ארבע נקודות. אבל כל עמדת עבודה אמיתית צריכה יותר מנקודה אחת. מחשב, טלפון IP, ולפעמים מדפסת רשת מקומית. זה כבר שתיים עד שלוש נקודות לעמדה אחת.
אצל לקוח שפתח משרד רואי חשבון בנתניה תכננו שש עמדות. תוך שנה הצוות גדל לאחת עשרה, וכל עמדה חדשה דרשה מתאם או חיבור אלחוטי מאולתר. החיבורים האלחוטיים האלה הם בדיוק מקור אי-היציבות שמרגישים בשיחות הווידאו.
תכנון נכון לוקח בחשבון רזרבה. הנחיות התכנון ההנדסי של עיריית תל אביב מציינות במפורש את הצורך בשיקולי גידול עתידי בפריסת שקעי התקשורת. הכלל הפשוט: מתכננים לפי מה שיהיה בעוד שלוש שנים, לא לפי מה שיש היום.
Cat6 מול Cat6A מול סיב אופטי – מתי כל אחד נכון
כבילת הרשת היא ההחלטה שהכי קשה לשנות אחר כך, כי היא בתוך הקיר. ההבדל בין תקני הכבלים הוא לא רק במספר. Cat6 מתאים לרוב המשרדים ותומך במהירויות גבוהות לטווחים הרגילים. Cat6A נותן יציבות טובה יותר במהירויות גבוהות ולמרחקים ארוכים יותר, וזו בחירה נכונה כשמתכננים קדימה.
הנקודה שרבים מפספסים: כבילת נחושת עובדת טוב עד מרחק של כ-90 מטר בין נקודת הקצה לארון. מעבר לזה הביצועים מתחילים לרדת, ואז עוברים לסיב אופטי. מפרט התשתיות של החברה הכלכלית מפרט את המרחקים המקסימליים והצורך במעבר לסיב מעבר ל-90 מטר. במשרד בקומה אחת זה כמעט אף פעם לא רלוונטי, אבל בעסק שפרוס על שתי קומות או על שני מבנים סמוכים, זו כבר שאלה אמיתית.
| סוג כבילה | מתאים ל | מרחק מקסימלי יעיל | שיקול עיקרי |
|---|---|---|---|
| Cat6 | משרד סטנדרטי, קומה אחת | עד 90 מטר | מחיר ותועלת טובים |
| Cat6A | משרד עם דרישות מהירות גבוהות | עד 90 מטר | יציבות לטווח ארוך |
| סיב אופטי | חיבור בין קומות או מבנים | מאות מטרים ויותר | הכרחי מעל 90 מטר |
לב המערכת – ארון התקשורת שמחליט אם תיקון יקח דקות או יום
ארון התקשורת הוא המקום שאליו מגיעים כל הכבלים מכל העמדות במשרד. כשהוא מסודר, כל קו מתויג, כל חיבור עובר דרך לוח ניתוב (Patch panel), וכבלי הגישור קצרים ומסומנים. כשהוא לא מסודר, מקבלים "ספגטי" של כבלים שאי אפשר להבין בו כלום.
ההבדל הזה הוא לא אסתטיקה. אצל לקוח שמפעיל מחסן לוגיסטי בלוד נפלה נקודת רשת אחת בעמדת השילוח. בארון מסודר ומתויג היינו מאתרים את הקו תוך חמש דקות. בארון מבולגן זה היה הופך לשעתיים של מעקב אחרי כבל ביד.
חשוב להבין שגם משרד קטן צריך ארון תקשורת תקני. פורטל התכנון ההנדסי של עיריית תל אביב מפרט הנחיות למיקום ולתכנון של ארונות תקשורת גם בפרויקטים בהיקף קטן. ארון מסודר היום חוסך שעות השבתה יקרות בעוד שנתיים.
רוצים לבדוק אם הרשת הקיימת שלכם בנויה נכון?
משה מגיע למשרד, בודק את ארון התקשורת, את הכבילה ואת נקודות הקצה, ומסביר בפירוט מה צריך שיפור ולמה. ייעוץ ראשוני ללא עלות.

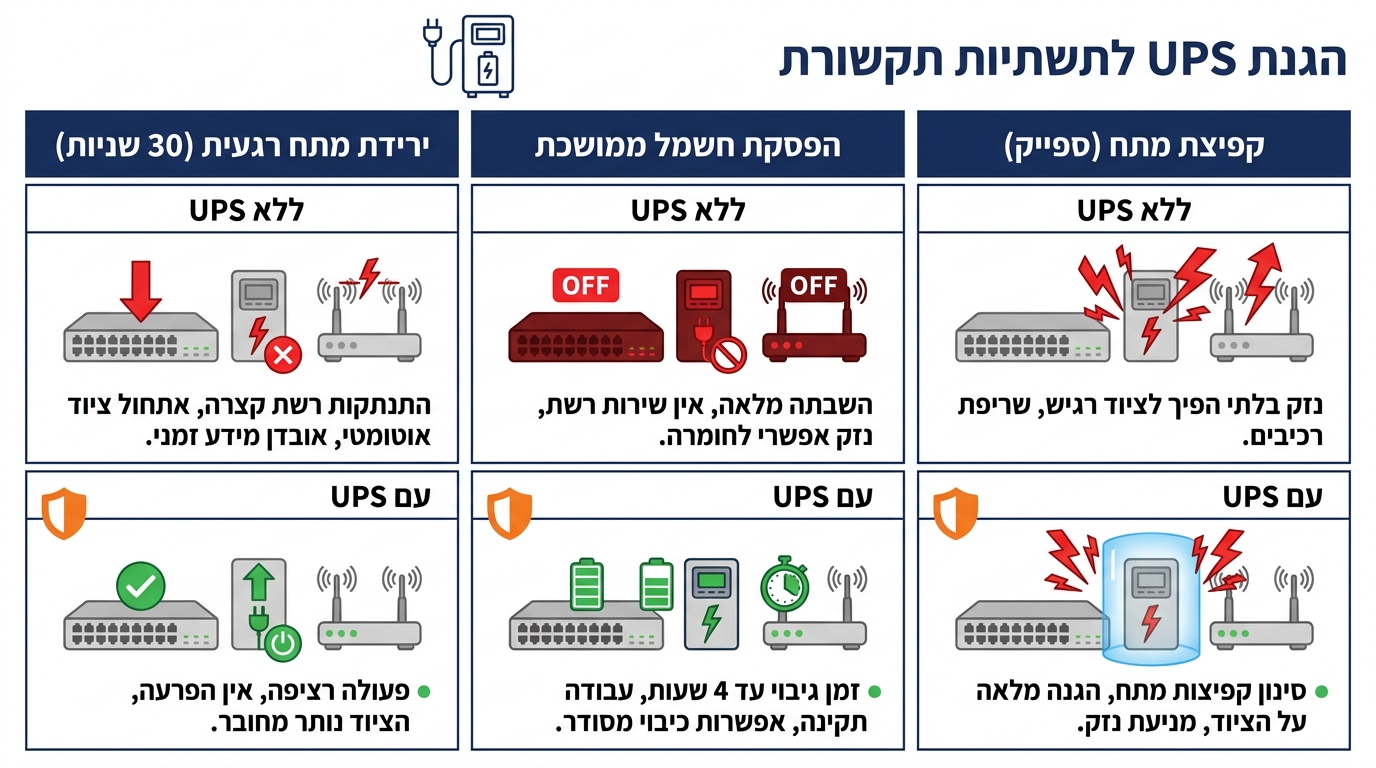

מה קורה לרשת שלכם כשהחשמל נופל לשתי דקות
הפסקת חשמל קצרה נראית כמו עניין של מה בכך, עד שמבינים מה היא עושה לציוד שבארון. הסוויץ' נכבה, הנתב מתאתחל, ובמשרד שמסתמך על טלפוניית IP גם הטלפונים מתים. אם מישהו היה באמצע העברת קובץ גדול או באמצע שיחה עם לקוח, הכל נקטע.
הפתרון הוא מערכת גיבוי חשמלי, UPS, בתוך ארון התקשורת. היא מחזיקה את הציוד האקטיבי חי בזמן נפילות מתח קצרות והפסקות. מסמך הרכש הממשלתי מציין במפורש שמערכת UPS משמשת כגיבוי חשמלי למחשב מרכזי בעת הפסקות חשמל. עבור עסק שתלוי לחלוטין ברשת, זה ההבדל בין שיבוש של רגע לבין יום עבודה שנקטע.
| אירוע | בלי UPS | עם UPS בארון |
|---|---|---|
| נפילת מתח של 30 שניות | הרשת מתאתחלת, הכל נקטע | הציוד ממשיך לעבוד רציף |
| הפסקת חשמל ארוכה | השבתה מיידית | זמן לסגירה מסודרת של הציוד |
| קפיצות מתח | סיכון לנזק לסוויץ' ולנתב | הגנה על הציוד האקטיבי |
בדיקת הסמכת כבילה לפני שמקבלים את הרשת
הרבה לקוחות לא יודעים שאפשר לבדוק רשת בצורה מדידה לפני שמשתמשים בה. בדיקת פלוק (Fluke) או הסמכת כבילה היא בדיקה שמודדת בפועל את האיכות של כל נקודת רשת. האם הכבל עומד בתקן, אם אין הפרעות, אם המהירות שתוכננה אכן מתקבלת.
בלי הבדיקה הזו מקבלים רשת "על סמך אמון". כל נקודה נראית עובדת, אבל נקודה אחת עם כבל פגום או חיבור לקוי תתחיל לעשות בעיות רק כשהעומס יגדל. אז כבר קשה לדעת אם הבעיה בכבל, בסוויץ' או בציוד עצמו.
כדי שתשתית רשת תחזיק עשור, צריך שני דברים: כבילה מהדור הנכון שמותקנת לפי שיטה, ובדיקה מדידה שמאשרת שכל נקודה עומדת בתקן לפני המסירה. י.מ מערכות עובדת מ-1998, ומשה זריהן, בעל החברה, הוא מתקין מוסמך מאז וחשמלאי מוסמך מ-2017. התכנון לא נעצר ב"מותחים כבל", אלא עובר דרך מי שמבין מה קורה גם מאחורי הקיר וגם בלוח החשמל.
הרשת האלחוטית – השלמה, לא תחליף
יש נטייה לחשוב שאם יש Wi-Fi חזק, אפשר לוותר על נקודות רשת פיזיות. זו טעות שעולה ביציבות. רשת אלחוטית מעולה לטלפונים, ללפטופים ולאורחים, אבל עמדה קבועה שעובדת כל היום עם ענן וטלפוניה צריכה חיבור פיזי שלא תלוי בעומס האוויר.
במשרד עם הרבה משתמשים, כל המכשירים האלחוטיים מתחרים על אותו ערוץ, וכשכולם פעילים בו זמנית הביצועים יורדים. החיבור הקווי לעמדות הקבועות פותר בדיוק את זה. גם משרדי ממשלה משלבים תשתית Wi-Fi כמעטפת משלימה, כפי שעולה ממסמכי הרכש הממשלתי בנושא רשת אלחוטית, אבל לצד תשתית קווית מסודרת, לא במקומה.
עבור עסקים שמחפשים פתרון תקשורת מחשבים וטלפוניה מלא, השילוב הנכון בין השניים הוא מה שעושה את ההבדל ביציבות.
הטעות שחוזרת אצל עסקים שגדלים מהר
המקרה שאני פוגש הכי הרבה הוא עסק שהתחיל קטן, התקין רשת זולה "כדי להתחיל", וגדל מהר. תוך שנה-שנתיים הרשת הופכת לצוואר בקבוק. כל הוספה של עמדה היא אלתור, ובסוף השדרוג עולה יותר ממה שהתכנון הנכון היה עולה מלכתחילה.
אצל לקוח שמנהל סטודיו עיצוב בהרצליה זה היה ברור במיוחד. שיתוף קבצים כבדים בין המעצבים נתקע כל הזמן, כי הרשת המקורית תוכננה לשניים-שלושה משתמשים. השדרוג דרש פתיחת קירות מחדש, בדיוק מה שתכנון עם רזרבה היה חוסך.
תשתית רשת שמתוכננת לצמיחה היא לא מותרות. היא חיסכון.
תשתית תקשורת מחשבים למשרד שמוקמת נכון מאפשרת לכל העמדות לעבוד בצורה יציבה, לאתר תקלות מהר, ולהוסיף עמדות בלי לשבור קירות. ארבעת הדברים שעושים את ההבדל הם תכנון כבילה לפי צמיחה עתידית, ארון תקשורת מסודר ומתויג, גיבוי חשמלי לציוד האקטיבי, ובדיקת הסמכה מדידה לפני הקבלה.
אם אתם בשלב תכנון משרד חדש, מעבר דירה עסקית, או מרגישים שהרשת הקיימת לא עומדת בעומס, כדאי לבדוק את התשתית לפני שמוסיפים עמדות ומגלים שמשהו בסיסי לא עובד.
לפני שאתם מקימים את הרשת, דברו איתנו
י.מ מערכות מתכננת ומקימה תשתיות תקשורת מחשבים למשרד ולעסק בכל הארץ מ-1998, מהתכנון ההנדסי של הכבילה ועד לבדיקות ההסמכה לפני המסירה. לקביעת ביקור ייעוץ או לקבלת הצעת מחיר, פנו דרך עמוד צור קשר או התקשרו ישירות.
